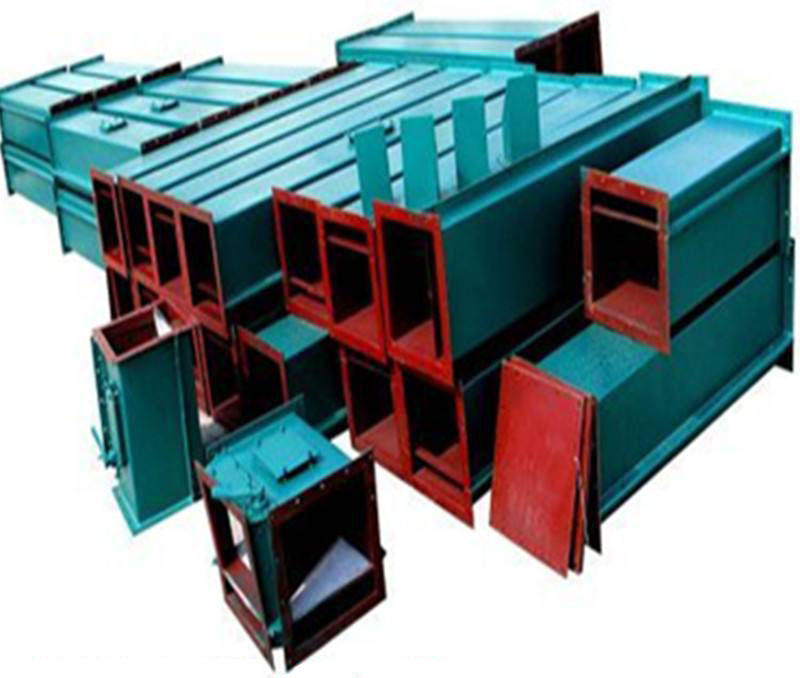

XZ型空氣輸送斜槽
- 產品介紹
- 產品參數
本標準適用于輸送含水量不大于1％，溫度不高于150℃的水泥和生料粉的斜槽。
2)引用標準 GB 191包裝儲運圖示標志 GB 98l低碳鋼及低合金高強度鋼焊條 GB 1804公差與配合未注公差尺寸的極限偏差 JC 355水泥機械產品型號編制方法 Q／JCJ 05鋼制建材機械焊接技術規程 JB 8產品標牌 JB 2759機電產品包裝通用技術條件 JB／zQ 3015工程機械涂漆通用技術條件
3)型號與基本參數
3．1斜槽型號按JC355的規定，定為XZ×××。示例如下： X Z 250
3．2基本參救（見表1）。表 1型號 XZ200 XZ250 XZ315 XZ400 XZ500 XZ630 XZ800單位參數名稱槽體寬度 mm 200 250 315 400 500 630 800輸α=4°水泥 t/h 22 40 70 130 220 320 400送α=4°生料 t/h 16 30 55 100 165 245 310能α=6°水泥 t/h 40 65 120 250 400 610 765力α=6°生料 t/h 30 55 90 185 300 455 565α=8°水泥 t/h 50 80 140 300 470 720 900α=8°生料 t/h 35 65 110 225 355 540 670α=10°水泥 t/h 60 100 170 380 570 900 1080α=10°生料 t/h 45 80 140 285 425 670 800α=12°水泥 t/h 70 120 205 455 685 1080 1295α=12°生料 t/h 50 95 165 340 510 805 960槽體節長標準節 mm 2000非標準節 mm 250n需要風壓 kPa 4-5.5需要風量 m[3]/m[2].min 1.5-2透材質合成纖維氣厚度 mm 4-6層耐溫℃ 150徑向斷裂強度 N/cm寬 4700阻力 Pa 800-1200(在2m[3]/m[2].min條件下)注：①α為傾斜角。②n為小于8的正整數。③輸送能力系指輸送水泥及生料成品的能力。④需要風壓為下槽體內的靜壓。
4)技術要求
4．1基本要求
4．l．1斜槽應符合本標準的要求，井按照經規定程序批準的圖樣和技術文件制造。
4．1．2圖樣上未注公差尺寸的極限偏差，應符合GB 1804的規定：機械加工尺寸按IT14級，鋼結構件非加工尺寸按IT16級。
4．1．3標準槽及配件應具有互換性。
4．1．4焊條應符合GB 981的規定。焊縫的機械性能應不低于母材。
4．1．5鋼結構件的焊接質量應符合Q／JC J 05的規定。
4．1．6焊縫對口錯邊量b不得大于0.5mm（見圖1）。
4．1．7各法蘭結合面的焊縫應磨平。 4．2主要零部件 4．2．1標準槽及非標準槽的上、下槽體。
2)引用標準 GB 191包裝儲運圖示標志 GB 98l低碳鋼及低合金高強度鋼焊條 GB 1804公差與配合未注公差尺寸的極限偏差 JC 355水泥機械產品型號編制方法 Q／JCJ 05鋼制建材機械焊接技術規程 JB 8產品標牌 JB 2759機電產品包裝通用技術條件 JB／zQ 3015工程機械涂漆通用技術條件
3)型號與基本參數
3．1斜槽型號按JC355的規定，定為XZ×××。示例如下： X Z 250
3．2基本參救（見表1）。表 1型號 XZ200 XZ250 XZ315 XZ400 XZ500 XZ630 XZ800單位參數名稱槽體寬度 mm 200 250 315 400 500 630 800輸α=4°水泥 t/h 22 40 70 130 220 320 400送α=4°生料 t/h 16 30 55 100 165 245 310能α=6°水泥 t/h 40 65 120 250 400 610 765力α=6°生料 t/h 30 55 90 185 300 455 565α=8°水泥 t/h 50 80 140 300 470 720 900α=8°生料 t/h 35 65 110 225 355 540 670α=10°水泥 t/h 60 100 170 380 570 900 1080α=10°生料 t/h 45 80 140 285 425 670 800α=12°水泥 t/h 70 120 205 455 685 1080 1295α=12°生料 t/h 50 95 165 340 510 805 960槽體節長標準節 mm 2000非標準節 mm 250n需要風壓 kPa 4-5.5需要風量 m[3]/m[2].min 1.5-2透材質合成纖維氣厚度 mm 4-6層耐溫℃ 150徑向斷裂強度 N/cm寬 4700阻力 Pa 800-1200(在2m[3]/m[2].min條件下)注：①α為傾斜角。②n為小于8的正整數。③輸送能力系指輸送水泥及生料成品的能力。④需要風壓為下槽體內的靜壓。
4)技術要求
4．1基本要求
4．l．1斜槽應符合本標準的要求，井按照經規定程序批準的圖樣和技術文件制造。
4．1．2圖樣上未注公差尺寸的極限偏差，應符合GB 1804的規定：機械加工尺寸按IT14級，鋼結構件非加工尺寸按IT16級。
4．1．3標準槽及配件應具有互換性。
4．1．4焊條應符合GB 981的規定。焊縫的機械性能應不低于母材。
4．1．5鋼結構件的焊接質量應符合Q／JC J 05的規定。
4．1．6焊縫對口錯邊量b不得大于0.5mm（見圖1）。
4．1．7各法蘭結合面的焊縫應磨平。 4．2主要零部件 4．2．1標準槽及非標準槽的上、下槽體。
