一、概述

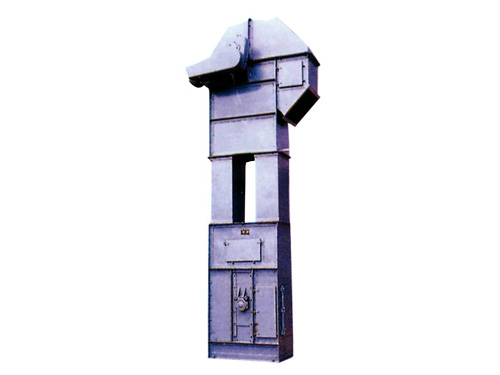

TH型提升機具有輸送量大，提升高度高，運行平穩可靠，壽命長等顯著特點。其主要性能和參數符合JB3926-85《垂直斗式提升機》標準。牽引用圓環鏈符合GB/T12718-91《礦用高強度圓環鏈》。TH型斗式提升機可用來輸送溫度較高的物料。用來輸送粉狀、粒狀及小塊狀的無磨琢性、半磨琢性的物料，如煤、水泥、砂、黏土、礦石等。

TH型斗提機被廣泛的使用于各工業部門，如建材、電力、化工、冶金、煤炭、輕工、糧食等行業。

二、性能特點

輸送量大，與同型號HL型相比，輸送量增大近一倍；
更換方便，節約成本。因采用了組裝式鏈輪，輪體與輪緣用高強度螺栓聯接在一起。當鏈輪磨損到一定程度時，可擰下螺栓，拆換輪緣，更換方便。從而降低了維修費用。
噪音低，符合當前的環保要求，傳動裝置采用了ZLY型減速機，該減速機是按ZBJ19004-88標準生產的新型硬齒面減速機，齒輪經滲碳、淬火、磨齒等工藝精制，具有體積小，重量輕，承載能力高，壽命長，效率高，噪音低點等優點。
傳動裝置安裝了逆止器，有效的防止"倒料"的發生。
牽引件為低合金鋼制造的高強度圓環鏈，經合理熱處理后，具有抗拉強度高，耐磨性好，使用壽命長的優點。
TH型環鏈斗提機有兩種料斗：ZH（中深斗）一般適用與輸送濕的、易結塊的、較難拋出的物料，如濕砂、型砂、化肥、堿粉等。SH型（深斗）適用于輸送干燥的，松散易拋出的物料，如水泥、熟料、碎石、煤塊等，其輸送量也比ZH型的大。

三、技術參數

四、標記示例

五、料斗填充系數表

六、TH型斗提機外型狀圖及主要尺寸表
