1.SCD用途

1.1本輸送機是能夠同時進行水平和傾斜輸送的連續輸送設備，適合于輸送粒徑為50mm左右的干燥粒狀物料（最大粒度不超過150mm），被輸送物料的溫度宜在200℃以下，最高不得超過260℃。

1.2本機適用于輸送水泥熟料、塊料等。

1.3當鏈條采用模鍛鏈條時，設備型號規定為SCD型；當鏈條采用合金鋼板鏈時，設備型號規定為L(zhǎng)SCD型。

2.SCD結構

本輸送機由以下幾部分組成：傳動系統、頭部裝置、尾部裝置、斗鏈和中間支架。

2.1 傳動系統——傳動系統由電動機、液力偶合器、減速器、聯軸器及其連接件組成。

2.2 頭部裝置——頭部裝置由頭部殼體、主軸、頭部鏈輪、軸承座及其連接組件等組成。

2.3 尾部裝置——尾部裝置由尾架、尾輪軸、尾部鏈輪、張緊裝置等組成。

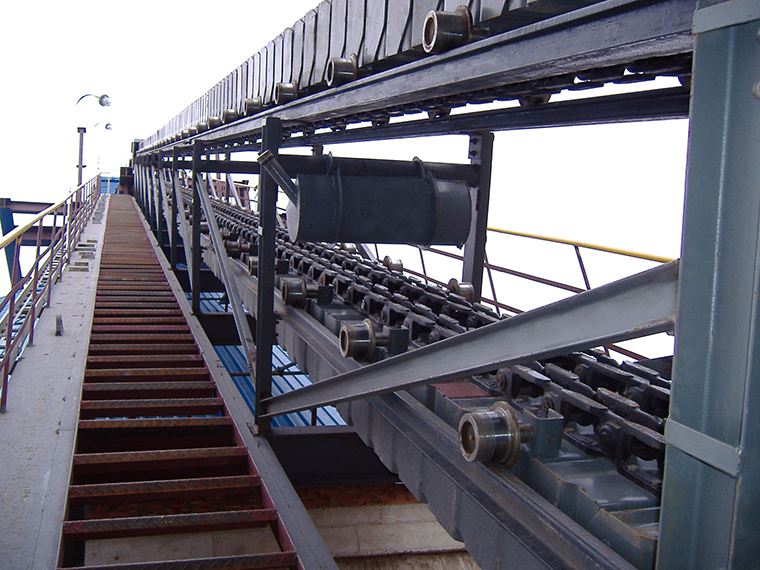

2.4 斗鏈及中間支架——

2.4.1斗鏈包括料斗、鏈條和滾輪。其中滾輪起承重作用，位于料斗底部?jī)啥?，通過小軸裝在U型支架上，并通過螺栓將滾輪和支架鎖緊，滾輪與小軸之間由兩只軸承支撐，滾輪內油腔充滿油脂對軸承進行潤滑。帶滾輪的料斗的安裝位置一般間隔3只不帶滾輪的料斗，即安裝后滾輪間距1米。模鍛鏈條由多個鏈節（節距P=250mm）組成，每個鏈節由鏈板、銷軸、軸套組成。鏈板首尾相接便組成鏈條。每只料斗通過8只螺栓直接固定在鏈條上。斗鏈整個運行部件是在機架的軌道上運行的。對于小功率輸送機，鏈條可采用合金鋼板鏈形式（代號命名為L(zhǎng)SCD型）。

2.4.2中間支架部分（直線段和圓弧段）。將支架焊接在基礎的預埋鋼板上，有足夠的強度和鋼度支持設備的運行。機架上用輕軌作為鏈條滾輪行走軌道。
